潔凈棚工作原理與材料選擇指南
深入解析潔凈棚工作原理與材料選擇標準，為各行業提供專業技術解決方案
潔凈棚作為現代制造業的核心凈化設備，其工作原理的科學性和材料選擇的合理性直接決定了凈化效果和設備壽命。本文基于ISO 14644標準和行業最佳實踐，系統解析潔凈棚的工作原理、分類特點以及關鍵材料的選擇標準。Deiiang?產品設計師Jason.peng指出："深入理解工作原理和科學選擇材料是確保潔凈棚性能優化的關鍵基礎。"
潔凈棚分類體系與工作原理深度解析
根據ISO 14644-1:2015標準，潔凈棚可按用途和控制對象分為不同類別，各類別具有獨特的工作原理和適用場景。
工業潔凈棚與生物潔凈棚的區別
工業潔凈棚：主要控制無生命粒子污染，保持正壓狀態（+10~+25Pa）。適用于：
- 精密機械工業：粒徑控制≥0.3μm，濃度≤1000個/m3
- 電子半導體：ISO 5-7級（100-10,000級），溫濕度控制±1℃/±5%RH
- 航空航天：特殊材料加工，要求Class 100-1000環境
- 高純化學：防腐蝕材料，FFU耐化學腐蝕設計
生物潔凈棚：控制有生命微粒（細菌）和無生命微粒，分為：
- 一般生物潔凈室：正壓設計，材料耐殺菌劑侵蝕
- 生物安全潔凈室：負壓設計（-15~-30Pa），防止微生物外泄

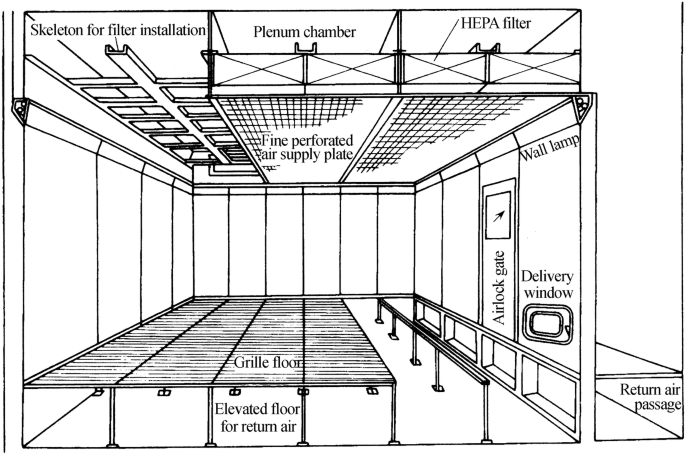

單向流（層流）潔凈棚工作原理
單向流潔凈棚通過高效過濾器產生均勻、平行的氣流，以"活塞效應"將污染物排出。關鍵技術參數：
- 氣流速度：0.45±0.1m/s（垂直流），0.35±0.05m/s（水平流）
- 過濾器滿布率：垂直流≥60%，水平流≥40%（GB 50073-2013）
- 潔凈度：ISO 5級（100級），≥0.5μm顆?！?,520個/m3
- 氣流均勻度：≤±20%（ISO 14644-3要求）
Deiiang?采用計算流體動力學(CFD)優化設計，確保氣流組織均勻，避免渦流產生。
湍流潔凈棚工作原理與特點
湍流潔凈棚通過多次換氣稀釋污染物，適用于較低潔凈度要求（ISO 6-8級）：
- 換氣次數：ISO 6級≥50次/h，ISO 7級≥25次/h，ISO 8級≥15次/h
- 稀釋公式：C = C? + Q/(V·N)，其中Q為污染物產生量，V為室容積，N為換氣次數
- 適用等級：1,000-300,000級（ISO 6-8級）
- 能耗特點：較單向流節能30-50%，但潔凈度均勻性較差
Deiiang?湍流潔凈棚采用智能變風量控制，根據實際需求調節換氣次數，實現節能運行。
層流罩與潔凈棚工作原理對比分析
層流罩與潔凈棚雖然都提供局部潔凈環境，但工作原理和應用場景存在顯著差異：
層流罩工作原理
- 氣流形式：垂直單向流，風速0.45±0.1m/s
- 過濾系統：初效過濾器（G4）+高效過濾器（HEPA H13）
- 潔凈等級：ISO 5級（100級），局部保護
- 應用特點：操作員與產品隔離，防止交叉污染
- 能耗指標：單位面積功耗0.8-1.2kW/m2
潔凈棚工作原理
- 氣流形式：單向流或湍流，可調風速0.3-0.5m/s
- 過濾系統：多級過濾（初效+中效+高效）
- 潔凈等級：ISO 5-8級（100-100,000級）
- 應用特點：提供工作區域整體潔凈環境
- 能耗指標：單位面積功耗1.5-2.5kW/m2
技術對比與選型建議
Deiiang?產品設計師Jason.peng建議：
- 層流罩選用場景：局部保護、小型設備、預算有限、安裝空間受限
- 潔凈棚選用場景：整體環境控制、多人操作、復雜工藝流程、高潔凈度要求
- 混合方案：潔凈棚內配置層流罩，實現雙重保護，潔凈度可達ISO 4級
實際案例：某半導體企業采用Deiiang?潔凈棚+層流罩組合方案，產品良率提升2.3%，能耗降低18%。
潔凈棚材料選擇標準與技術規范
材料選擇直接影響潔凈棚的性能、壽命和運行成本。Deiiang?基于多年工程經驗，總結以下選擇標準：
框架材料選擇指南
框架材料需滿足強度、防腐、不生銹、不產塵等要求：
- 不銹鋼方通：304/316不銹鋼，厚度1.2-2.0mm，耐腐蝕、易清潔，成本較高

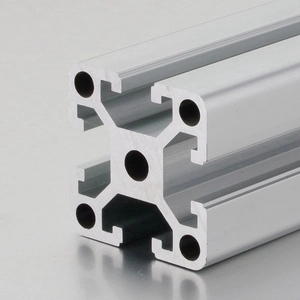

- 工業鋁型材：6063-T5/T6鋁合金，表面陽極氧化，常用規格：
- 4040型材：承載≤200kg/m2，小型潔凈棚
- 5050型材：承載≤300kg/m2，中型設備
- 6060型材：承載≤500kg/m2，重型設備
- 8080型材：承載≤800kg/m2，特殊需求
- 鐵方通噴塑：Q235鋼材，厚度1.5-2.5mm，環氧樹脂噴涂，經濟實用
Deiiang?推薦算法：根據承載要求計算最小截面模量 W = M/σ，其中M為彎矩，σ為材料許用應力。
圍護材料選擇標準
圍護材料需滿足防靜電、透光、密封等要求：
- 防靜電簾：表面電阻10^6-10^9Ω，透光率≥80%，厚度0.8-1.2mm，壽命5-8年
- 鋼化玻璃：厚度8-12mm，透光率≥90%，抗沖擊強度≥1.0J，安全性高
- 亞克力板：厚度5-8mm，透光率≥92%，重量輕（密度1.18g/cm3），易加工
- 頂部材料：不銹鋼板（0.8-1.2mm）、冷軋鋼板噴塑（1.0-1.5mm）
Deiiang?防靜電簾采用三層復合結構，表面電阻穩定性≤±10%，遠超行業±20%的標準。
FFU與過濾器選型規范
風機過濾單元(FFU)是潔凈棚的核心設備，選型需考慮：
- 風機類型：EC風機（效率＞85%）、AC風機（效率＞75%）
- EC風機：能耗降低30%，壽命50,000小時
- AC風機：成本低，維護簡單，壽命30,000小時
- 過濾器等級：
- 初效過濾器：G4（計重效率90%），阻力≤50Pa
- 中效過濾器：F8（0.3μm效率65%），阻力≤80Pa
- 高效過濾器：H13（0.3μm效率99.95%），阻力≤250Pa
- 超高效過濾器：U15（0.12μm效率99.9995%），阻力≤300Pa
- 控制方式：三檔調速、無級調速、智能群控
Deiiang? FFU采用直驅離心風機，噪聲≤65dB(A)，振動≤3μm，達到行業領先水平。
得創坤靈技術推薦
潔凈棚的工作原理理解和材料選擇是一個系統工程，需要綜合考慮技術性能、使用需求和經濟效益。Deiiang?產品設計師Jason.peng總結以下核心要點：
1. 工作原理選擇：根據潔凈度要求選擇單向流或湍流原理。ISO 5-6級推薦單向流，ISO 7-8級可選用湍流。
2. 材料選型原則：框架材料優先選用工業鋁型材（性價比高）或不銹鋼（高腐蝕環境）；圍護材料根據透光和防靜電要求選擇。
3. FFU配置策略：高潔凈度區域選用EC風機+H13/H14過濾器；一般區域可選用AC風機+F8/H11過濾器。
4. 節能優化方案：采用變頻控制、熱回收、智能監控等技術，降低運行能耗。實際案例顯示可節能25-40%。
5. 全生命周期成本：綜合考慮設備投資、運行能耗、維護成本和產品價值，選擇最優技術方案。
通過科學的工作原理設計和合理的材料選擇，潔凈棚可以為各行業提供穩定可靠的潔凈環境。Deiiang?提供的定制化解決方案已成功應用于半導體、醫藥、電子等多個行業，取得了顯著的經濟和技術效益。
參考文獻
- ISO 14644-1:2015《潔凈室及相關受控環境 第1部分：按粒子濃度劃分空氣潔凈度等級》
- GB 50073-2013《潔凈廠房設計規范》
- ISO 14644-4:2019《潔凈室及相關受控環境 第4部分：設計、建造和啟動》
- JGJ 71-2017《潔凈室施工及驗收規范》
- GB 50457-2019《醫藥工業潔凈廠房設計標準》
- Deiiang?技術白皮書：《潔凈棚設計與材料選擇指南》，2023年版
- 《空氣凈化器》GB/T 18801-2015
- 《高效空氣過濾器》GB/T 13554-2020
