潔凈棚等級說明，風速大小.

無論是潔凈棚還是潔凈棚，都要保證不同的潔凈等級，如千級、萬級、千級、十萬級等。一般采用兩個高效出風口和FFU離心風機過濾模塊。過濾設備完成。本文只談FFUFFU的滲透率和全分發率。
潔凈棚FFU的數量，你只需要了解三個標準值，即換氣次數、潔凈棚容積、FFU排風量。實際計算方法如下：
N=A*J/k
注：換氣次數為A；體積為 J； FFU排風量為K；所需的 FFU 總數為 N
例如，假設換氣次數為24次，風量為36b2503，F(xiàn)FU排風量為240b2503/s
N= 360*24/2400=3.6 個單位
也就是說，至少需要4臺FFU才能達到潔凈棚氣體潔凈度等級。
另一種潔凈棚、潔凈棚FFU滲透率、全覆蓋率、設備總數：
潔凈棚的新風量一般是參照潔凈棚來測量的。既然潔凈棚實際上可以理解為潔凈棚的一部分，那么大家介紹的數據和信息都與潔凈棚等級有關，也就是說它們的新風量測量方法是一樣的。
千級無塵室與千級無塵室相同。屬于單邊層。流動潔凈棚，因此規定頂部必須充滿FFU。這里的全覆蓋實際上并不是靠FFU***的穿透率來實現的，理論上是不可能做到***的，畢竟龍骨架的外框是要扣除的。按照大家通用的優化算法，千級無塵室的FFU全覆蓋率必須在80%以上（其實按照標準認為是70%以上），但充分考慮到潔凈棚的密封性比一般潔凈棚差。對于一些人來說，必須完善規定，因此以80％的FFU滿率作為標準。
其他潔凈棚（包括萬級、千級、十萬級、三十萬級等）為一般潔凈棚。我們以1000級為例。我們需要明確企業體量中所需的 FFU 總數。找出企業容積潔凈棚需要多少排風量；
按公式計算：新風量=風量*換氣次數（請參考：測量新風量，除了要知道風量外，還要知道換氣次數（參考換氣次數）
根據上面文章的內容可以知道，1000級潔凈棚的換氣次數必須是25次，充分考慮潔凈棚的密閉度比潔凈棚差一點，所以很值得留出一定的容量，一般40次左右；以13000*15000*3000的千級潔凈棚為例；
根據公式計算得出：新風量=585*40=23400M3/H
可以計算出它必須配備1175*575 FFU（每個）

千級潔凈棚，或萬級潔凈棚，少量客戶會選用百級或萬級?？傊瑵崈襞锛墑e的選擇在于客戶對潔凈度的需要而定，但因潔凈棚比較密閉，如選擇潔凈棚級別比較低時，往往會帶來部分副作用：冷量不足，員工在百級潔凈棚內會感覺比較悶熱，所以實際在和客戶的溝通過程中，需要注意這點。

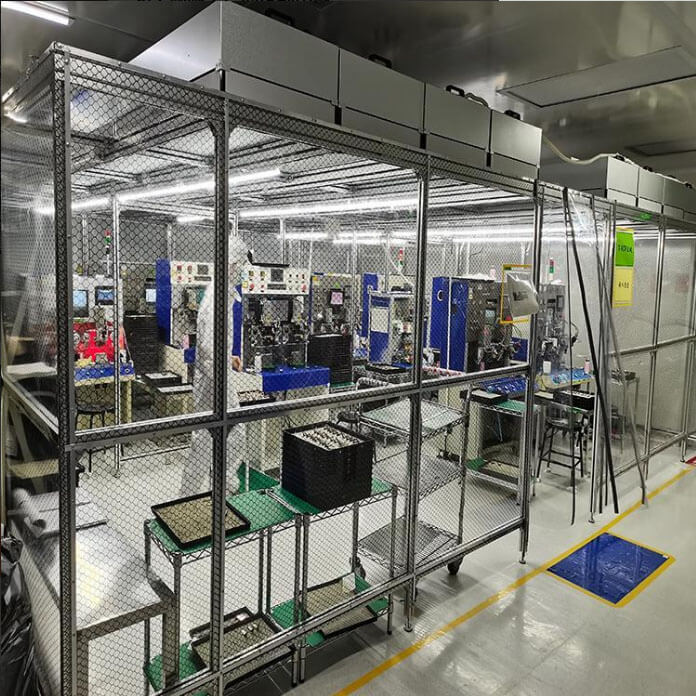

百級潔凈棚其實也屬于潔凈棚中的一種，也被叫作百級無塵工作站，被稱之為百級潔凈棚的主要原因還是在于其內部潔凈度可達到凈化百級，它為在亂流式之潔凈室空間內以防靜電之透明塑料布圍成一小空間，采用獨立之HEPA高效過濾器或ULPA高效過濾器及空調送風機組而成為一較高級之潔凈室，其等級為100~10000級，內部空間高度在2-3米左右，覆蓋面積約一般在100平方米以內，四支支柱可加裝活動輪，可為彈性運用。
百級潔凈棚結構
潔凈層流罩FFU及高效過濾器放置在由放在不銹網支架支撐棚架的托框上。頂部由盲板鋪蓋，密縫嚴密，四周用防靜電簾圍縫，四周底部利用正壓自然排風等形式，使?jié)崈襞飬^(qū)內潔凈度達到1000級。潔凈棚其具有安裝快速、施工周期短、價格低廉、移動方便等特點，如流水線作業區域，高精確度產品組裝區。
百級潔凈棚材料
百級潔凈棚的框架一般有三種：不銹鋼方通，鐵方通，鋁型材。
百級潔凈棚頂部材料一般有三種：不銹鋼板，冷軋鋼板噴塑，防靜電網格圍簾，(防靜電)亞克力板。
潔凈送風部分，一般選擇FFU層流罩(FFU層流送風單元)
百級潔凈棚的圍護材料一般包括：防靜電圍簾，(防靜電)亞克力板。
百級潔凈棚與無塵車間的成本比較
總體說，大部分客戶會將百級潔凈棚建在無塵室之內，但有的客戶不想單獨建無塵車間，在百級潔凈棚不考慮空調系統及風淋室、傳遞窗等凈化設備的情況下，百級潔凈棚的成本約是無塵車間造價的40%~60%，這取決于客戶對百級潔凈棚材料的選擇，以及百級潔凈棚的大小。需要潔凈的區域越大，百級潔凈棚與無塵車間的成本相比差別會越小。可單獨使用，也可組合使用。 與土建式或裝配式百級潔凈室相 比，投資少，見效快，安裝簡便，運行費用低。 模塊化結構，提高潔凈度等級容易，擴展性強，且重復利用價值高 .移動方便（可安裝萬向輪）
百級潔凈棚的優勢
經濟性—相對傳統土建式凈化室，成本大大降低。
高效性—提供潔凈的垂直氣流，保持室內潔凈度。具有獨立的空調和回風系統，彈性間隔容易、建造成本低、使人與設備、產品有效隔離，可使人為的干擾及污染降至最低程度，從而提高產品合格率。
便捷性—一個標準10′×10′潔凈棚只需幾小時安裝，拆卸更簡便，彈性大、施工期短、遷移性佳。
靈活性—支架式可增加FFU的數量，從萬級提升到百級凈化級別。

1.當選用套管法時，風口內截面相同或相近、長度大于風口邊長2倍的直管段可采用輕質板或膜材作為輔助風管，連接在過濾風口外側。在套管出口平面上，等分小方塊，方塊的邊長不大于200mm，在方塊的中心設置一個測量點。對于小風口，*少測點應不少于6點。也可采用錐形套筒，上開口與風口內截面相同或相近，下開口面積不小于上開口面積的一半，長度應大于1。5倍風口邊長，且邊墻與垂線的傾角不應大于7.5度，以此測得平均截面風速，乘以測得的截面凈面積計算出風量。
2.當風口上風側有較長的支管段，且已打孔或可打孔時，可用風管法通過皮托管測得風壓，并換算成風量。測量截面與局部阻力部分的距離，局部阻力部分的后部不小于5倍管徑或5倍大邊長。在局部阻力的前部，距局部阻力的距離不小于3倍管徑或3倍大邊長。
3.用流量計選擇風量覆蓋法時，可直接得到風量。油煙機的風量面積應接近風口面積。測量時，風量罩應完全覆蓋過濾器或出風口，風量罩面積應與出風口面積居中，風量罩邊緣與接觸面應嚴密無泄漏。
4.對于矩形風管，應將實測斷面按奇數分成縱橫兩列，然后在每列上分成若干等比例的小斷面。每個小段應接近正方形，邊長*不應大于200mm。測量點位于小截面的中心。小管段上的測點數量不應少于6個。對于圓形風管，應采用等面積圓環法劃分測量斷面，并確定測點數?？梢栽陲L(fēng)道外壁每排正方形的中心做一個孔，方便插入熱球風速計的測量桿或皮托管。使用皮托管時，應先測動壓，再確定風量。
5.風量測試前，需要檢查風機是否運轉正常，系統中的部件是否安裝正確，有無障礙物。所有閥門都應固定在某個開啟位置，被測風口/風管的尺寸必須實測。
6.對于單向流潔凈室，送風量可采用平均風速與房間截面截面積乘積的方法確定。實測截面取離地面0.8m處無障面(孔板和格柵除外)的水平截面。如果有障礙物表面，測量的橫截面應提高到障礙物表面以上0.25米。取距送風面0.5M處垂直于地面的截面，截面上測點間距不應大于1M，一般為0.3m，測點不少于20個，均勻分布。
7.測量新風量、回風量等負風量時，若受環境條件限制，無法使用套管或風量罩，且在風管上無法檢測，可采用風口法。風口上有網片、孔板、百葉窗等附件時，測量面應距其50mm，測量面積按風口面積計算。對于百葉窗風口，也可以在每兩個百葉窗之間選擇至少3個點，并使測量點朝向葉片之間的傾斜氣流。應根據通過百葉窗風口的氣流凈面積計算測量面積。
8.對于非單向流動的潔凈棚，對于內部裝有過濾器的出風口，可采用套筒法、風量罩法或風道法測量風量。測量回風出風口或新風出風口的風量，也可以用出風口法。
9.用任何方法測量任何潔凈車間風口的風量(風速)時，風口上的所有附件和裝飾物應保持不變。
10.測量凈化棚內風速的儀器的小刻度或讀數不應大于0.02米/秒，一般可用熱球風速計。當需要測量局部流速時，應采用超聲波三維風速計。

標準風速為0.35。在這個風速下，身體感覺最舒服。后者采用0.45，對人體影響不大。一是可以減少潔凈棚內FFU的數量，二是可以延長FFU下濾網的使用壽命，最終可以節省成本。目前市場上的FFU一般要求地面風速為0.45。
